手工设置透明网关代理_openwrt-22.03_xray_tproxy_fw4_nftables

转载注明来源: 本文链接来自osnosn的博客，写于 2025-04-25.

系统环境

openwrt-22.03 ，使用 fw4 ，即 nftables
openwrt-23.05 ，使用 fw4 ; 策略路由和防火墙规则设置和 op-22.03 相同。

xray 配置

参考【透明代理（TProxy）配置】
没有配置dns走xray
routing 中要设置 udp/123直连，用于ntp对时协议不走xray。如果是用本地局域网ntp服务，或防火墙规则中有相关设置，则跳过这项。
freedom 的出站设置 domainStrategy 为 UseIP，以避免直连时因为使用本机的 DNS 出现一些奇怪问题；

要在所有的 outbound 加一个 mark=18，即mark=0x12，这个 mark 与下文防火墙规则配合，以直连 xray 发出的流量（blaC++khole 不用配置 mark）。

{
  "inbounds": [
    {   //在inbounds 中加入这一节 "dokodemo-door"
      "tag": "tproxy-in"，
      "listen": "127.0.0.1"，
      "port": 12345，
      "protocol": "dokodemo-door"，
      "settings": {
        "network": "tcp，udp"，
        "followRedirect": true
      }，
      "sniffing": {  //开启snifing，否则路由无法匹配域名
        "enabled": true，
        "destOverride": ["http"， "tls"， "quic"]
      }，
      "streamSettings": {
        "sockopt": { "tproxy": "tproxy" }
      }
    }，
    ... 其他配置
  ]，
  "outbounds": [
    //每一个outbounds的出口中，除了blackhole，包含 "mark":18 参数
    //  "streamSettings": {
    //    "sockopt": { "mark": 18 }   // 0x12， xray配置中只能写整数
    //  }
    {
      "tag": "direct"，
      "protocol": "freedom"，
      "settings": { "domainStrategy": "UseIP" }，
      "streamSettings": {
        "sockopt": { "mark": 18 }   // 0x12
      }
    }，
    ... 其他配置
  ]，
  "routing": {
    ... 其他配置
    "rules": [
      {    //ntp对时协议
        "type": "field"，
        "inboundTag": ["tproxy-in"]，
        "port": 123，
        "network": "udp"，
        "outboundTag": "direct"
      }，
      ... 其他配置
    ]
  }
}

策略路由

方法1 (可用)，把这两句，写入 /etc/rc.local 中，
或通过 web配置页面，System->Startup->Local Startup ，其实就是 /etc/rc.local

# 设置策略路由， 仅ipv4，
# 添加路由表 100，指向local的loopback
ip route add local 0.0.0.0/0 dev lo table 100
# 所有标记 0x10 的Packet走路由表100
ip rule add fwmark 0x10 table 100

方法2 (更好，推荐)，用luci的 web页面配置

添加路由表 100，指向 local 的 loopback

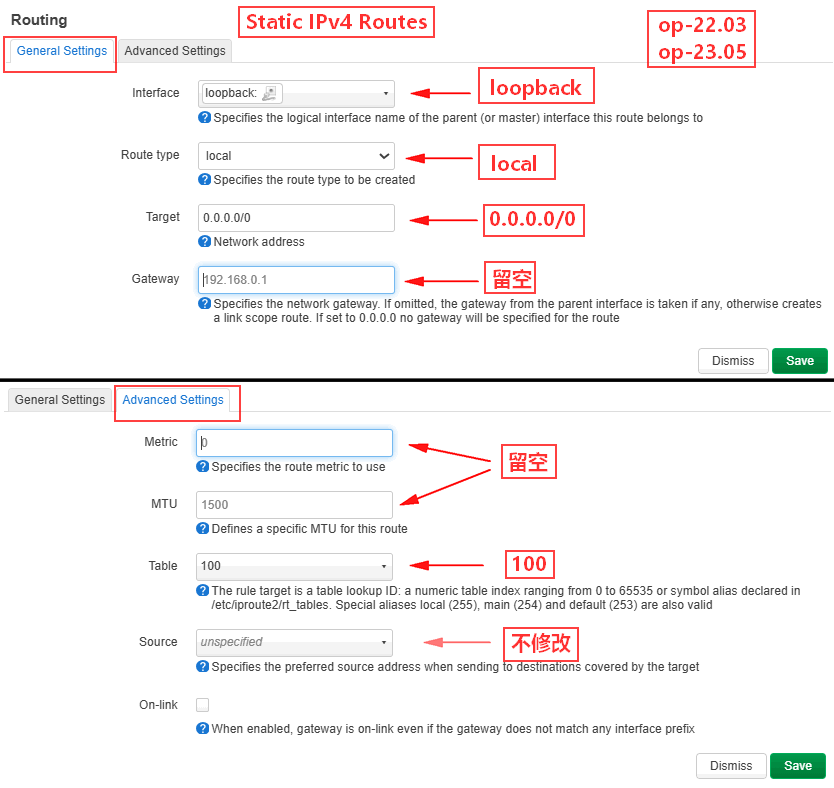

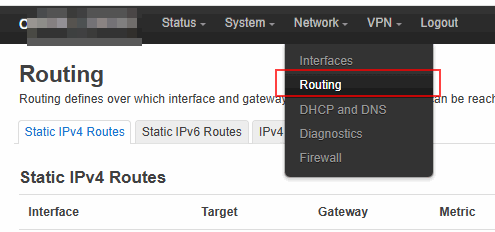

在web配置页面，Network->Routing->Static IPv4 Routes 添加一条，

General Settings
  Interface: loopback
  Route type: local  #默认unicast， 要改为local
  Target: 0.0.0.0/0
  Gateway: 留空
Advanced Settings
  Table: 100
  其他: 留空或不修改

所有标记 0x10 的Packet走路由表100
在web配置页面，Network->Routing->IPv4 Rules 添加一条，

General Settings
  Priority: 30000  #自选，1-32765 都可以，
  Route type: unicast  #默认值
  Table: 100
  其他: 留空或不修改
Advanced Settings
  Firewall mark:  0x10  #图 3中的 1应该写0x10，(图片未修改)
  Invert match: 不勾 #默认值
  其他: 留空或不修改

防火墙规则

需要安装 nft-tproxy 的内核支持，
opkg update && opkg install kmod-nft-tproxy
添加自定义规则，文档参考【Firewall configuration /etc/config/firewall -> Includes (22.03 and later with fw4)】
下面，选取了其中一种方式。

创建文件 /etc/nftables.d/20-xray-rules.nft 内容如下，仅ipv4，
文件名只要是 .nft结尾就行，文件名随便。

define RESERVED_IP = {
      10.0.0.0/8，
      100.64.0.0/10，
      127.0.0.0/8，
      169.254.0.0/16，
      172.16.0.0/12，
      192.0.0.0/24，
      224.0.0.0/4，
      240.0.0.0/4，
      255.255.255.255/32
}
define LAN_IP = {
      192.168.10.0/24，
      192.168.20.0/24
}
chain mangle_xray_prerouting {
      type filter hook prerouting priority mangle; policy accept;
      ip saddr != $LAN_IP return
      ip daddr $RESERVED_IP return
      #ip daddr 192.168.0.0/16 tcp dport != 53 return  #由代理接管DNS解析
      #ip daddr 192.168.0.0/16 udp dport != 53 return  #由代理接管DNS解析
      ip daddr 192.168.0.0/16 return    #代理不接管DNS解析
      meta nfproto ipv4 udp dport { 123 } return  #ntp对时，直通。有这一行就不用写xray规则。
      ip protocol { tcp，udp } tproxy ip to 127.0.0.1:12345 meta mark set 0x10  #匹配ip rule规则的fwmark
}
chain mangle_xray_output {
      type route hook output priority mangle; policy accept;
      ip daddr $RESERVED_IP return
      #ip daddr 192.168.0.0/16 tcp dport != 53 return  #由代理接管DNS解析
      #ip daddr 192.168.0.0/16 udp dport != 53 return  #由代理接管DNS解析
      ip daddr 192.168.0.0/16 return    #代理不接管DNS解析
      meta nfproto ipv4 udp dport { 123 } return  #ntp对时，直通。有这一行就不用写xray规则。
      meta mark 0x12 return   #匹配xray中outbounds的mark
      ip protocol { tcp，udp } meta mark set 0x10  #匹配ip rule规则的fwmark
}
# 或者用 $LAN_IP 替换所有的 192.168.0.0/16 也可以。

在 openwrt的命令行中，执行 fw4 reload 如果没有任何输出，则OK，(没有报错)。
如果此openwrt作为主路由，prerouting 链中的规则 ip saddr != $LAN_IP return，是防止 WAN 口中同网段的其它人将网关填写成你的 WAN_IP，从而蹭你的透明网关代理用，还可能带来一定的危险性。如果op不是主路由，可以不要这条规则。
- 其实就是限制哪些内网网段，可以使用这个透明网关代理。
防火墙规则，没有配置 ipv6，
防火墙规则，支持openwrt本机，和lan口下其他机器的透明网关代理。
内核包kmod-nft-socket，没有用到就没装。如果添加的规则中用到才需要安装。

手工设置完成

重启 openwrt，配置不丢失，策略路由和防火墙规则自动生效。
其他方式，
- 策略路由和防火墙规则，也可以通过自定义服务的方式，实现开机启动。
  自定义一个服务脚本，比如: /etc/init.d/my-tproxy.sh
  启动顺序要在 network服务之后，比如: START=90
  把策略路由和防火墙规则，写在这个服务脚本中。
  脚本的编写，比较麻烦。也需要更多的知识。
  参考: 【Openwrt-sing-box Tproxy代理折腾】

immortalwrt24再次配置

网络环境。(文中op指的是immortalwrt24) (2025-08测)
- op做旁路由，只有一个网口LAN
- openConnect拨入，客户端ip与LAN口不同网段。见【ocserv配置】
配置好，加入策略路由，但没加入防火墙规则时。
oc客户端可以通过op上网，仅IP访问，域名不行。
检查了dnsmasq的配置后("仅本地服务"的选项)，解决dns解析的限制问题，域名访问就OK了。
加入防火墙规则后，op本身可以通过tproxy上网(代理的log有显示)。但oc客户端不能访问，除{$RESERVED_IP，$LAN_IP}之外的网页。
op本身和oc客户端的域名解析有时不行，重启整个op后就没问题了。可能是防火墙规则，修改/reload多次，导致的问题。
oc客户端的{$RESERVED_IP，$LAN_IP}网页访问OK，走的直通。
oc客户端的其他网页访问既不走tproxy(代理的log无显示)，也不直通。就是无法访问。
imm24默认支持fullCone NAT，尝试关掉这项也不解决。
op本机traceroute baidu.com， udp包会进入tproxy，导致没有显示。
oc客户端显示的traceroute baidu.com，是直通的，没有进入tproxy，能正常trace到目标IP。
从oc客户端发起TCP连接到 baidu.com:80，卡住，不显示连接成功，若干秒后超时断开。
最终，发现这句没写对ip route add local 0.0.0.0/0 dev lo table 100 local 错选为unicast。
更正后，测试正常。
连接lan口的，与LAN口同网段的其他机器， op本身， oc客户端，都能通过tproxy上网。

其他方法 tun2socks5

heiher/hev-socks5-tunnel 的性能比较好。

【零基础学会TUN与socks5互转，支持TCP、UDP】【heiher/hev-socks5-tunnel】
【heiher/hev-socks5-tproxy】
【使用tun2socks进行全局网络代理】【xjasonlyu/tun2socks】
【tun2proxy -SOCKS5等代理转换为TUN口】【tun2proxy/tun2proxy】
